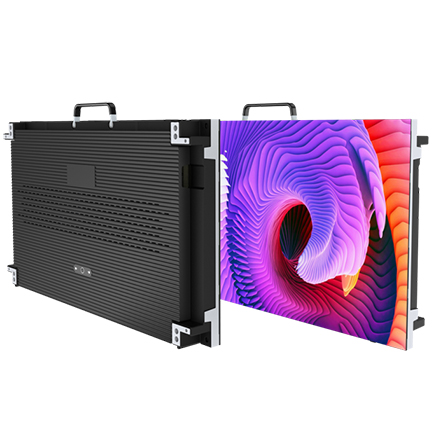

常规LED

常规LED

产品特性: 丰富的接口 超高亮度 维护方式便捷 安装操作简单 应用场景: 活动场管、展馆、展厅、监控室、会议室等场所

产品特性:

丰富的接口

超高亮度

维护方式便捷

安装操作简单

应用场景:

活动场管展馆展厅监控室、会议室等场所


二、产品特征

■高刷新、高灰阶:

显示画面细腻真实,亮度稳定均匀,无闪烁,无颗粒感,

刷新率可达3840KHz以上,

灰度14Bit以上;

■驱动方案:

具有列上、列下消隐功能,

首行偏暗改善,

低灰偏色、麻点改善灯功能;

■大视角、高对比度:

采用SMD2121/1515灯珠,内由红色、绿色、蓝色芯片组成,

墨色均匀,一致性好,

对比度可达5000:1,

视角可达140°以上,

可靠性高,使用寿命长;



九、显示屏结构制作及安装注意事项

1. 屏体安装环境是否安全(载体承重负载是否满足要求)

2. 屏体安装结构是否牢固;

3. 结构尺寸是否准确,一般比显示屏尺寸大 10mm-15mm 为宜,对角线误差不

得大于5mm,

4. 安装立筋要进行双向垂直吊直,上下误差不得大于1.5mm,累积误差不得大

3mm,

5. 安装立筋必需要保证在同一平面,立筋不得偏向,偏差角度小于1.50,否则

会影响屏体的整体平整度和接缝的大小,严重时需要整体拆除重新制作。

6. 对需要后维护带门子的的产品,需要检查结构里面的通道位置是否合适,会

不会挡住箱体的后盖门,否则在屏体安装好以后,箱体门无法打开,影响维

护与维修;

7. 对于从箱体两侧走线的产品,需要考虑屏体两边的走线的孔会不会被结构或

装饰挡住,导致屏体供电或是控制无法接入。

8. 对于前维护贴墙安装的产品需要考虑箱体 装时连接结构和螺丝要留足够

的空间,安装立筋(方管)离墙面距离至要预留50mm以上,以保证螺丝和连

接片有足够安装空间和安装时所需要的操作空间,避免因空间预留不够,导

致屏体无法安装。

十、产品使用注意事项

1. 产品维护维修时必需要由受过专业培训且通过考核的技术人员来进行,避免

因维护 员专业素养不够对产品造成不可逆的损伤。

2. 推荐使用可高温恒温热风枪,焊接时热风枪的温度必须保持在250℃以下,

每次焊接的时间不得超过3秒;焊接间隙至保证10S,对于两次焊接失败的灯

珠必须更换新灯。

3. 热风枪风嘴与器件之间至少保留5mm以上的距离,风嘴严禁接触到SMD灯珠的

环氧树脂部分;

4. 产品维护完毕后需要冷却到温度低于40℃以下才可以包装;

5. 不要使用不明化学液体清洗灯珠,避免因不明液体对产品产生腐蚀造成产品

受损;

6. 静电(ESD)和电涌(EOS)会导致产品特性发生改变,在安装维护时需要对产

品的损伤人员防静电措施和产品的使用环境进行考虑和分析,

7. 在整个生产过程中,单元板上须要有明确的批次标识;箱体上要标明产品型

号和生产批次号,不同批号的产品不能装在同一包装箱,否则用到 显示屏

上将会产生色块(马赛克)现象;

8. 产品使用中,环境湿度要控制在 60%RH 以下,环境温度要控制在 30℃以下,

产品停用时间如果超过一周的,使用前需经过 除湿后才能正常使用。 具体

损伤方法:屏体亮度设置10%开屏1H,亮度设置30%再维持1H,亮度设置60%持

2H,亮度设置 80%持续1H,100%持续1H,在除湿过程中全程需要有专人进行

维护,并对除湿过程中所有可能出现的现象进行记录,包括拍照。

9. 同一块显示屏体要选用同一批次的产品,以保证亮度、色度、黑色、衰减、

视角等多个方面的一致,保证屏体的最佳显示效果。如要用到 2 批次以上

单元板,需专业人员进行多条件下的确认;

10. 显示屏安装现场需配置温度、湿度计,及时监控屏体周围环境情况,有恶劣

天气时应及时检查显示屏内部是否有受潮、水珠、水气等问题;

11. 建议每天要开显示屏1次,20%~60%RH 对湿度范围内,每次正常使用1小

时以上;

12. 在近海、沙漠、高海拔、低温、高温、高腐蚀、强紫外线、强风区、高粉尘、

状况电场或磁场等特殊环境使用的显示屏,需要向公司技术部门的专业人员

进行咨询,单独对产品、结构、装饰及配套等进行设计与处理。

13. 产品在运输、包装、 封、安装、调试、维护、维修等各个环节均需要有受

过专业培训的人员进行操作,避免因不规范的操作造成对产品或是人身的伤

害。

1)产 接线必需严格按要求进行接线,不能接反,否则会引起短路起火,

2)电源的电压与电流必需与产品配套,并有冗余,否则会造成产品烧毁或

是电源损坏,

3)产品安装时电批的扭矩应该在合理范围内,否则会损伤产品的结构,影

响产品安全,

4)模组堆叠时不对底壳压在灯面上,否则底壳的定位柱会对灯面造成损伤,

引起死灯现象。

5)对于小间距产品在周转过程中要特别小心,避免因人为原因导致边角磕

碰,建议采用原包装进行周转。

6)未经专业培训的人员严禁对小间距产品进行维修,避免因操作不规范对

产品造成不可逆的操作。

7)针对产品的组装、安装、调试、维修等工作时一定要进行防静电处理,

操作人员必需佩戴防静电手环和穿防静电鞋子。

8)对于原因不明的故障严禁维修,必需向公司专业人员进行咨询,寻求技

术技术支持,以避免因私自处理对产品造成不必要的损伤。

14. 开关电源外壳、箱体、屏体等严格正确接地,防止雷击或浪涌致芯片或 LED

损坏;

15. 拆装作业时不能有汗液或其它液体滴到显示屏上,如有滴到需要酒精清洗产

品滴液位置,防止液体腐蚀致产品损坏;

16. 在使用与运输过程中,不得摔、推、挤、压单元板,以免损坏显示屏;

17. 租赁产品每次使用完之后,需立即装入航空箱,并盖好航空箱盖密封包装;

在每个航空箱内,请放入不低于 50g 的干燥剂或吸湿袋;

十一、显示屏使用环境要求

为保证 LED 显示产品的正常、稳定使用 在其使用环境中应该注意以下各

项要求:

环境温度: -20 至 30℃。其它温度范围,

灯面温度:≤60℃。温度超标需加装温控设备。

环境湿度:湿度范围:10%-65%,

环境灰尘:显示屏安装完成后不得有大粉尘类施工,如有则需要对屏体进

行防尘保护,

腐蚀环境:室内产品不得直接安装于有盐雾、酸碱、有机溶剂、腐蚀气体

等环境中,如有,则需要重新进行整体设计,

辐射环境:显示屏不得安装于高磁场、电场的环境中,

亮度要求:显示屏的亮度设计要与环境亮度协调,不能过亮,也不能过暗。

防水要求:显示屏安装环境周边特别是上方要远离消防喷淋(或是进行遮

挡)、水管等,空调出风口请勿直接面对屏体。

静电环境:所有金属件均需要接地,屏体周边也不能有易产生静电的材料,

如窗帘、幕布等、

维护环境:对于不同类型的使用场景需要设计其安装与维护方式,要设计

适合于屏体维护的方式,如维修通道,前维护安装等。

结构要求:显示屏整体结构要整齐、干净、规范、标准,所有拐角不能有


毛刺、所有线材要捆扎结实、所有接口要作标识说明、要有相关

说明文件,

完工保护:已完工的显示屏要进行整体防护,防止屏体受到 粉尘的侵入、

外力损伤、外力碰撞、其它污染,部件丢失、人为破坏。

注:

1、本规格书的解释权归深圳市泰维显示技术有限公司所有;

2、本规格书所列之说明为一般理想条件下之典型值;

3、产品的实际参数与特性请参考产品的出厂检测报告;

4、本产品有高压,非专业人员请勿操作;

5、对于产品参数与特性进行修改或是调整恕不通知,请联系区域代理商或经销商进行咨询。
